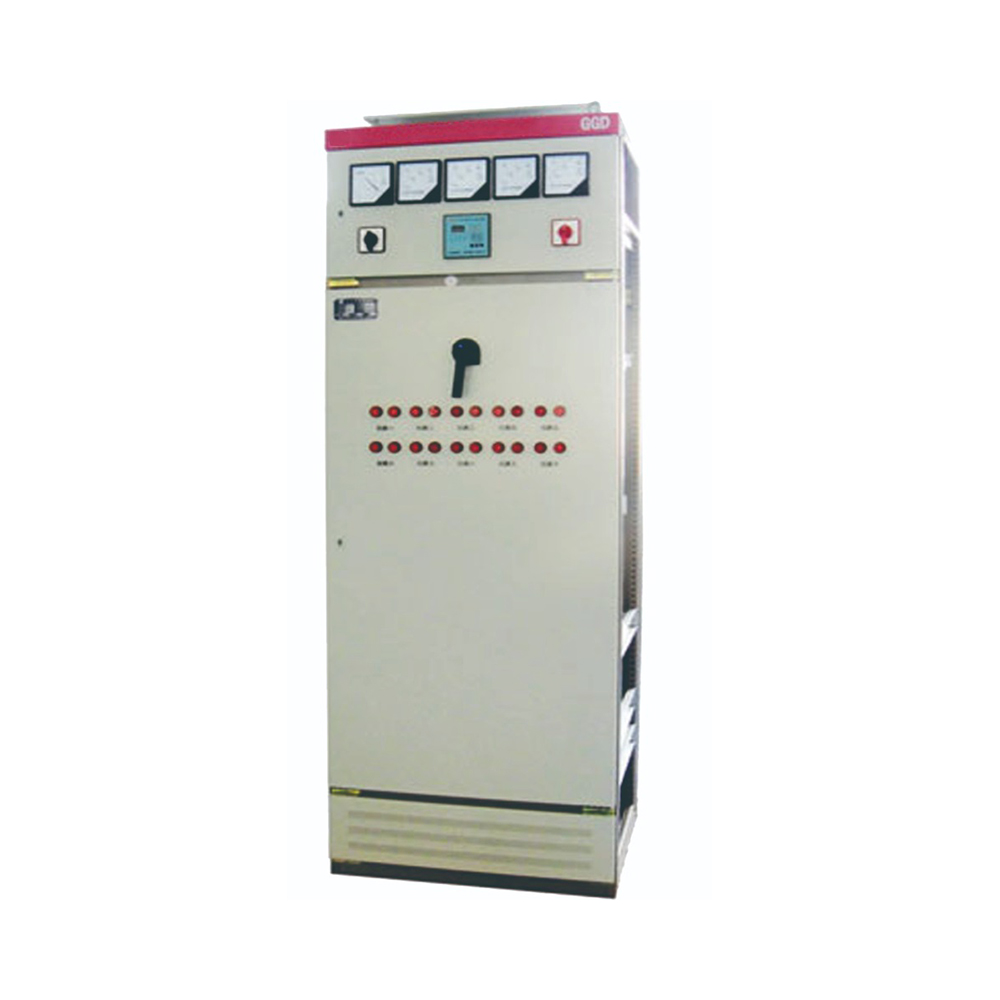

低壓電容補償柜(以下簡稱裝置)能夠有效補償無功功率,提高電能質量,降低損耗,是不可缺少的節能設備。同時裝置能夠提供配電運行數據,為制定經濟、安全的電力運行方案和設備增容等提供一套完整的科學依據。在電力系統輸送電能的過程中,無功功率不足,將使系統中輸送的總電流增加、使変壓器的出力減少、供電線路及系統設備有功功率損耗增大、線路末端電壓下降;而對于電力用戶來說,過多地從電網中吸取無功,不僅使電網電能質量下降,也影響自身的用電和生產,使企業效益下降,甚至招致罰款。因此,為了減少無功的損失和避免其在電網中的不當流動,必須進行無功補償。無功補償最好的方式是就地補償。釆用并聯電容器進行無功補償是一種投資少、施工簡單、見效快的補償方式,它可以很方便地就地控制電容投切,以減少線損,消除無功饋乏給系統帶來的負面影響。另外,負荷諧波較大時,將損害普通補償設備的開關和電容。裝置在諧波含量超高時,可以有針對性地配量濾波器,從而能夠有效濾除諧波、延長設備壽命、提高補償效果和電能質量。
該裝置這用于400V低座配電網,可廣泛用于戶外臺式變壓器、室內配電寶、箱式變電站以及冶金、機械、礦山、鐵路、化工 等企業或低壓用戶進行自動跟蹤補償、配電監測和諧波治理。
柜體采用薄鋼板加角鋼焊接而成,柜體可按用戶要求前后裝門;
柜門采用鍍彩鋅轉軸鉸鏈,以防門與柜體直接碰撞,并加強柜體防護等級,柜體前后、頂面、兩側防護等級達到IP30以上;
柜體設計滿足自然通風要求,散熱性能良好,柜體頂蓋可拆卸,方便現場安裝和調整主母線,柜頂四角安裝可拆卸起吊環;
柜內安裝件均做鍍鋅鈍化處理,柜體采用不低于2.0mm冷軋鋼板制作,柜內安裝構件采用模數化或滑動孔,方便調整安裝尺寸;
連接小母線、過渡母線都無氧銅排,表面鍍錫處理;用絕緣熱收縮套管密封絕緣。分支母線、連接小母線要按刀閘或開關的額定電流來配置。
柜門、隔板采用靜電環氧噴塑,表面桔紋消除眩光;
二次設備、接線標明原理圖和安裝圖標號,標號應正確、完整、清晰、牢固;
二次回路的接線端子排安裝位置與一次接線對應,二次接線端子呈45°傾斜方向,要充分考慮用戶方便安裝接線和檢修;
二次導線采用BVR多股銅芯塑料導線,電流互感器二次回路≥25平方毫米,控制回路≥15平方毫米。
二次回路承受2000V工頻耐壓試驗無破壞性放電;(柜上設置相應控制回路、設備、指示燈)
柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環、用于起吊和裝運。
